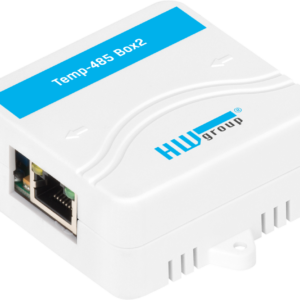

HW group RTU Temp B2 — Capteur de température Modbus RS-485

Surveillez la température de vos équipements critiques avec une fiabilité industrielle grâce au capteur HWgroup RTU Temp B2 (réf. 600897), conçu pour s’intégrer directement à vos systèmes de supervision via le bus RS-485.

Le RTU Temp B2 est un capteur de température dédié aux environnements exigeants : datacenters, salles serveurs, bâtiments tertiaires et installations industrielles. Son boîtier compact à montage mural mesure la température ambiante et restitue la valeur via le protocole Modbus RTU, le standard de communication des automates et systèmes GTB.

Le capteur se raccorde sur un bus RS-485 pouvant atteindre 1000 m de portée. Chaque capteur dispose d’une adresse unique, ce qui permet de chaîner jusqu’à 32 capteurs sur un même bus et de centraliser la collecte des mesures. La terminaison RS-485 intégrée (résistance 470 Ω commutée par DIP/cavalier) simplifie le câblage des longues lignes.

Caractéristiques techniques

• Marque : HWgroup
• Grandeur mesurée : température
• Précision : ± 0,5 °C
• Résolution : 0,1 / 0,01 °C (mode L / H)
• Plage de température : -10 à +70 °C
• Interface : bus RS-485, portée jusqu’à 1000 m
• Connecteur : RJ45 ou bornier
• Plage d’adresses : A..Z, a..z, 0..9 (jusqu’à 32 capteurs/bus)
• Terminaison RS-485 : résistance interne 470 Ω commutée par DIP/cavalier
• Tension d’alimentation : +8 à +30 V DC (protection contre l’inversion de polarité)
• Consommation : typ. 10 mA, max. 50 mA
• Dimensions boîtier : 80 × 64 × 67 mm
• Montage : mural
• Indice de protection : IP20
• Garantie : 24 mois

Connectivité et protocoles

Le RTU Temp B2 communique en Modbus RTU sur liaison série RS-485, ce qui le rend compatible avec la plupart des automates programmables, passerelles et systèmes de gestion technique du bâtiment. L’adressage par DIP/cavalier autorise jusqu’à 32 capteurs sur un même segment, pour un déploiement multi-points économique.

Cas d’usage

• Datacenter et salle serveur : surveillance des points chauds et froids des baies
• Bâtiment et GTB : suivi de la température des locaux techniques et zones sensibles
• Industrie et automation : intégration directe sur réseau Modbus existant

Mise en œuvre

Fixez le capteur au mur dans la zone à surveiller, raccordez-le au bus RS-485 via connecteur RJ45 ou bornier, puis alimentez-le entre 8 et 30 V DC. Définissez son adresse Modbus à l’aide des cavaliers et activez la résistance de terminaison sur le dernier capteur du bus. Le capteur est alors prêt à transmettre ses mesures à votre superviseur.

Documentation technique : Télécharger la datasheet PDF (EN)
