Sonde Pt100 1-Wire UNI haute précision sur câble

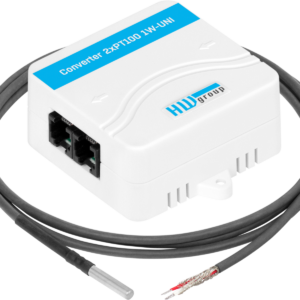

La Temp-1W-UNI Pt100 Cable de HWgroup associe un convertisseur 2xPt100 1-Wire UNI à une sonde Pt-100 classe A déportée sur câble silicone IP67. Cette solution offre une mesure de température précise et robuste sur une large plage, adaptée aux process industriels et à la chaîne du froid.

Fonctionnement

La sonde Pt-100 classe A est reliée au convertisseur, qui transmet la mesure sur le bus 1-Wire UNI via RJ11. Le convertisseur accepte jusqu’à 2 sondes Pt100/Pt1000 (une incluse, la seconde en option), avec une précision de ±0,3 °C sur toute la plage et une résolution de 0,10 °C.

Caractéristiques techniques

• Élément de mesure : Pt100 classe A (Pt100/Pt1000)
• Convertisseur : Converter 2xPt100 1W-UNI
• Sonde : Pt-100, câble silicone 2 m, IP67
• Plage de mesure : -50 à +200 °C (-58 à +392 °F)
• Précision : ±0,3 °C sur toute la plage
• Résolution : 0,10 °C
• Sondes raccordables : 2 (1 Pt-100 incluse, 2e Pt-100/Pt-1000 en option)
• Sortie / interface : 1-Wire UNI, RJ11
• Alimentation / consommation : 5 V / 20 mA (via RJ11)
• Dimensions / poids : 79 x 68 x 30 mm (LxHxP) / 197 g
• Environnement de service : -30 à +85 °C / 0–100 %HR
• Garantie : 24 mois

Connectivité et protocole

La mesure remonte via le bus 1-Wire UNI sur connecteur RJ11, qui assure aussi l’alimentation du convertisseur (5 V).

Cas d’usage

• Chaîne du froid et pharma : suivi précis de température de process
• Industrie et automation : mesure sur plage étendue jusqu’à +200 °C

Mise en œuvre

Reliez la sonde Pt-100 au convertisseur, puis raccordez la sortie RJ11 au bus 1-Wire UNI de votre unité de supervision. Une seconde sonde Pt100/Pt1000 peut être ajoutée en option.

Documentation technique : datasheet PDF
