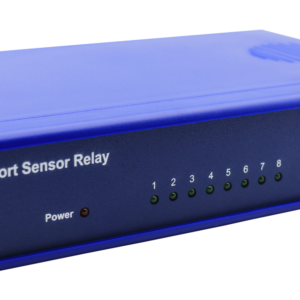

AKCP 8PRB — Relais 8 ports piloté par capteurs (Sensor Relay)

Huit relais pilotés par vos capteurs, sur un seul module

Le relais 8 ports AKCP 8PRB (8-Port Sensor Controlled Relay) regroupe huit sorties relais indépendantes dans un seul module, chacune pilotable par les capteurs d’une centrale AKCP securityProbe, base indispensable au fonctionnement. Conçu pour le contrôle de process avancé, il permet d’automatiser de multiples actions à partir des mesures environnementales : ventilation, extraction, alarmes, gyrophares, coupures ou enclenchements de circuits, reports vers une GTB. Là où un relais simple gère une seule action, le 8PRB centralise huit commandes, ce qui simplifie le câblage et l’exploitation.

Ce format est particulièrement adapté aux armoires et salles où plusieurs équipements doivent réagir à différents seuils : on dispose d’un point unique de pilotage plutôt que d’une multitude de petits modules dispersés, plus difficiles à câbler et à maintenir.

À quoi ça sert : la valeur métier, secteur par secteur

Dans un local technique, une alerte isolée est rarement suffisante : il faut souvent enchaîner plusieurs réactions coordonnées (ventiler, signaler, couper) selon différents seuils. Le 8PRB permet d’orchestrer ces réactions localement, sans automate dédié, ce qui réduit le coût et le temps d’intervention.

• Salle serveur & datacenter : piloter plusieurs unités de ventilation/climatisation de secours, allumer plusieurs signalisations, couper des alimentations selon les seuils de température, d’humidité ou de fuite.
• Énergie & infrastructure : gérer un ensemble de signalisations et de coupures sur défauts environnementaux ou électriques dans un même local.
• Télécom & sites distants : piloter à distance plusieurs équipements d’un local non gardienné (ventilation, éclairage de secours, signalisation, coupures) depuis une seule interface.
• Industrie : automatiser un ensemble de réactions locales sur une même armoire, sans multiplier les modules ni le câblage.

Regrouper huit sorties sur un module unique présente aussi un avantage économique et opérationnel : moins de ports occupés sur la centrale, un câblage plus lisible et une maintenance simplifiée. Chaque relais restant indépendant, on peut mêler sur un même 8PRB des actions de nature différente : certaines en « normalement ouvert » pour enclencher un équipement, d’autres en « normalement fermé » pour couper un circuit en cas de défaut. Cette souplesse permet de bâtir des scénarios d’automatisme complets — par exemple, sur une seule armoire : démarrer une ventilation sur température haute, allumer un gyrophare, couper une alimentation sur détection de fuite et remonter un contact vers la GTB.

Parce que la logique est portée par la centrale et non par un automate distant, l’ensemble continue de réagir même en cas d’indisponibilité de la supervision centrale : la sécurité de proximité est préservée là où elle compte le plus.

Caractéristiques techniques

• Nombre de relais : 8 sorties indépendantes
• Bornier : 3 positions par relais — normalement ouvert (NO), normalement fermé (NF) et commun
• Calibre des contacts : PCB, connecteurs et contacts prévus jusqu’à 5 A / 30 VDC et 1 A / 220 VAC
• Signalisation : LED d’état pour chaque relais et pour l’alimentation
• Capacité : jusqu’à 64 relais par securityProbe (8 relais par port RJ-45), avec auto-détection et alarme de déconnexion
• Alimentation : +5 VDC fournie par la centrale, ou adaptateur 7,5 VDC additionnel

Connectivité et protocoles

Le 8PRB se raccorde en RJ-45 à la centrale securityProbe. Chaque relais se pilote depuis l’interface web intégrée de la centrale en fonction des seuils capteurs, mais aussi via SNMP grâce aux utilitaires en ligne de commande fournis, en mode interactif ou programmatique. On peut donc aussi bien définir des automatismes autonomes que commander les sorties depuis un outil tiers ou un script d’exploitation. L’auto-détection (auto-sense) inclut une alarme de déconnexion qui signale immédiatement toute perte du module.

Intégration & écosystème

La supervision centralisée s’effectue dans AKCPro Server, où l’état des huit relais est visible aux côtés des capteurs qui les commandent. Grâce à la capacité d’empiler jusqu’à 64 relais par securityProbe, le 8PRB s’adapte aux installations les plus denses tout en restant supervisé sur une console unique. Le report SNMP vers une GTB ou un hyperviseur permet d’inscrire ces automatismes locaux dans la chaîne d’exploitation globale du site.

Installation & mise en service

Le module est alimenté en +5 VDC par la centrale ; un adaptateur 7,5 VDC peut être ajouté selon la charge et le nombre de relais sollicités simultanément. Le câblage de puissance des équipements pilotés se raccorde sur les borniers NO/NF/commun de chaque relais, dans le respect des calibres de contacts et des règles de sécurité électrique. Les LED d’état facilitent le repérage et le diagnostic relais par relais lors de la mise en service.

Pourquoi l’acheter chez DBVS

DBVS accompagne les intégrateurs dans la mise en place d’automatismes locaux sur base AKCP : dimensionnement du nombre de relais, définition de la logique de déclenchement, câblage et intégration à la supervision. Vous bénéficiez d’un conseil technique francophone, de la garantie constructeur, d’une expédition sous 3 à 5 jours et de prix en euros HT. Rappel important : ce module nécessite une centrale AKCP securityProbe pour fonctionner.

FAQ

Combien de relais peut-on gérer au total ? Un securityProbe peut piloter jusqu’à 64 relais (8 modules 8PRB), chaque port RJ-45 acceptant 8 relais, avec auto-détection et alarme de déconnexion.

Peut-on commander les relais à distance ? Oui, en plus du déclenchement automatique par seuil, chaque relais est pilotable via l’interface web et via SNMP (utilitaires en ligne de commande fournis).

Le module fonctionne-t-il seul ? Non : le 8PRB nécessite une centrale AKCP securityProbe qui l’alimente et gère la logique de déclenchement.

Peut-on mélanger des actions d’enclenchement et de coupure ? Oui : chaque relais dispose de son propre bornier NO/NF/commun et se configure indépendamment, ce qui permet de combiner sur un même module des sorties qui enclenchent et d’autres qui coupent selon les seuils.

Que se passe-t-il si le module est débranché ? L’auto-détection de la centrale inclut une alarme de déconnexion : toute perte du module est signalée immédiatement.
