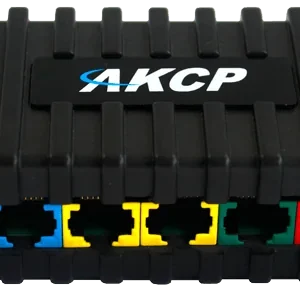

AKCP CCU — Contrôle d’accès de baie RFID (poignée + lecteur)

AKCP Cabinet Control Unit (CCU) : contrôler l’accès au niveau de la baie

La Cabinet Control Unit (CCU) d’AKCP sécurise l’accès physique aux baies, armoires et racks informatiques (en intérieur comme en extérieur) ainsi qu’aux locaux de brassage. Là où le contrôle d’accès classique s’arrête à la porte de la salle, la CCU descend au niveau de la baie individuelle : chaque armoire peut être verrouillée et déverrouillée par une poignée pilotée et un lecteur RFID (1 lecteur inclus), avec un rapport détaillé des accès (qui accède à quelle baie, et quand). C’est le complément idéal d’une supervision d’environnement AKCP pour les datacenters en colocation et les infrastructures sensibles qui doivent prouver la maîtrise de leurs accès.

À quoi sert la CCU

Le contrôle d’accès par baie répond à des enjeux de sécurité et de conformité de plus en plus forts :

• Colocation et hébergement mutualisé : garantir que seuls les personnels autorisés accèdent aux baies d’un client donné.
• Traçabilité et audit : disposer d’un journal détaillé des ouvertures, exigé par de nombreux référentiels de sécurité.
• Protection des équipements critiques : limiter le risque d’intervention accidentelle ou malveillante sur le matériel actif.

La CCU apporte ainsi une granularité de sécurité que le seul contrôle d’accès de salle ne permet pas : on ne sait plus seulement qui est entré dans la salle, mais qui a ouvert quelle baie et à quel moment.

Cet enjeu est devenu central pour les opérateurs de colocation, dont les clients partagent la même salle mais exigent l’inviolabilité de leurs propres baies. Sans contrôle au niveau de la baie, l’exploitant ne peut garantir contractuellement que personne d’autre n’a physiquement approché le matériel d’un client. La CCU comble ce vide en verrouillant chaque armoire indépendamment et en historisant chaque ouverture, ce qui facilite aussi bien la relation contractuelle que la réponse aux audits de sécurité et de conformité. C’est également un atout pour les infrastructures critiques où la moindre manipulation d’un équipement actif doit être tracée et attribuée à une personne identifiée.

Caractéristiques techniques

La CCU est conçue pour un déploiement dense et robuste :

• Entrées / sorties : 2 ports RJ-45 pour le raccordement de capteurs AKCP, 1 entrée lecteur RFID Wiegand, 1 sortie de contrôle de verrou de porte et 1 entrée pour module d’extension RJ-45.
• Lecteur RFID : 1 lecteur de carte inclus pour le contrôle d’un verrou de baie.
• Contrôle de verrou : pilotage d’un verrou 12 V avec un appel de courant maximal de 500 mA.
• Chaînage : les CCU se chaînent (daisy-chain) pour contrôler plusieurs centaines de baies et leurs portes via de simples câbles RJ45.
• Câblage : du CAT5/6 (câble Ethernet) est utilisé pour l’ensemble des accessoires de la CCU et des portes.
• Longueur de liaison : chaque câble d’extension autorise une distance de 300 m.
• Température de fonctionnement : de -35 °C à +80 °C.
• Humidité : de 20 % à 80 % (sans condensation).

Poignée et verrou RFID

Associée à une poignée à came RFID (RFID Swing Handle), la CCU transforme une baie standard en armoire à accès contrôlé. La poignée reste verrouillée jusqu’à présentation d’un badge autorisé sur le lecteur inclus, puis remonte l’événement d’ouverture. La large plage de température (-35 à +80 °C) et l’usage de câblage CAT5/6 standard facilitent l’intégration, y compris dans des environnements contraints ou extérieurs.

Connectivité et protocoles

La CCU s’intègre à l’écosystème de supervision AKCP : reliée à une centrale AKCP, elle remonte ses événements d’accès sur le réseau Ethernet et permet la notification et la remontée par SNMP, ainsi que l’exploitation dans le logiciel AKCPro Server. Le chaînage par RJ45 (câbles jusqu’à 300 m) rend le déploiement à grande échelle simple et économique : des centaines de baies gérées depuis un point central.

Intégration et écosystème

Les 2 ports RJ-45 capteurs de chaque CCU permettent en outre d’ajouter localement, au plus près de la baie, des mesures d’environnement (température, humidité, fuite…), unifiant sécurité d’accès et supervision technique. On peut ainsi corréler un accès avec une variation de température, ou associer l’ouverture d’une baie à un événement précis. La CCU s’inscrit donc dans une supervision globale plutôt que dans un système de sécurité isolé.

Cas d’usage et mise en service

La CCU est particulièrement adaptée aux salles serveur et datacenters (contrôle d’accès baie par baie, colocation) et aux bâtiments techniques où des armoires ou racks doivent être protégés individuellement. La mise en service consiste à équiper chaque baie d’une poignée RFID pilotée par la CCU, à raccorder le lecteur inclus et le verrou 12 V (500 mA max.), puis à chaîner les unités en CAT5/6 vers la centrale AKCP. Les capteurs d’environnement optionnels se branchent sur les ports RJ-45 disponibles.

Pourquoi commander votre CCU chez DBVS

DBVS accompagne les intégrateurs, exploitants et bureaux d’études dans le déploiement du contrôle d’accès de baie AKCP. Nous vous aidons à dimensionner le nombre de CCU, à choisir poignées et verrous compatibles, et à intégrer l’ensemble dans AKCPro Server et votre centrale existante. Produit expédié sous 3 à 5 jours, garantie constructeur, conseil technique francophone et suivi de commande assurés.

FAQ

Combien de baies une installation CCU peut-elle gérer ? Les CCU se chaînent en daisy-chain pour contrôler plusieurs centaines de baies via de simples câbles RJ45 (jusqu’à 300 m par liaison).

Le lecteur RFID est-il fourni ? Oui, 1 lecteur de carte est inclus pour le contrôle d’un verrou de baie ; la poignée RFID et le verrou 12 V s’ajoutent selon la baie à équiper.

Peut-on ajouter des capteurs d’environnement ? Oui, chaque CCU dispose de 2 ports RJ-45 pour raccorder des capteurs AKCP (température, humidité, fuite…) au plus près de la baie.
