AKCP Sensor Controlled Relay - Relais AC/DC piloté par capteur

Transformer une alerte capteur en action automatique

Le relais commandé par capteur AKCP (Sensor Controlled Relay) permet de passer de la simple supervision à l'action automatique. Superviser, c'est savoir ; agir, c'est éviter le sinistre. Raccordé à une centrale AKCP sensorProbe ou securityProbe, base indispensable au fonctionnement, il se déclenche lorsqu'un seuil de capteur est franchi et pilote un équipement : mise en route d'une ventilation ou d'un extracteur en cas de température haute, activation d'une alarme sonore ou d'un gyrophare, coupure ou enclenchement d'un circuit, ouverture d'un contact vers une GTB. Le relais est alimenté par la centrale et se configure entièrement depuis son interface web, sans automate additionnel.

À quoi ça sert : la valeur métier, secteur par secteur

Entre le moment où un seuil est dépassé et l'arrivée d'un technicien, il peut se passer de longues minutes, surtout la nuit ou le week-end. Une réaction locale immédiate, ventiler, alerter, couper, limite les dégâts avant même l'intervention humaine. C'est tout l'intérêt d'un relais piloté par capteur.

• Salle serveur & datacenter : démarrer une climatisation ou une ventilation de secours si la température dépasse un seuil, couper une alimentation en cas de fuite d'eau détectée sous plancher.
• Énergie & infrastructure : piloter une signalisation ou une coupure sur défaut électrique ou environnemental, sécuriser un local technique.
• Télécom & bâtiment : sécuriser des locaux techniques non gardiennés en déclenchant une signalisation ou une action à distance dès qu'un seuil critique est atteint.
• Industrie : automatiser une réaction locale (arrêt, alerte, dérivation) sur franchissement de seuil, sans dépendre d'un automate distant ni d'une action manuelle.

L'intérêt majeur est l'autonomie : une fois la logique définie dans la centrale, le relais réagit même si la supervision distante est momentanément injoignable. On ne dépend ni d'un serveur, ni d'un réseau, ni d'une présence humaine pour que la première mesure de sauvegarde s'enclenche. Cette fiabilité de proximité est décisive dans les scénarios où quelques minutes suffisent à transformer une alerte en sinistre.

Cinq déclinaisons pour tous les circuits

• PRB-AC : relais AC normalement ouvert (110/220 V) : contact ouvert au repos, se ferme sur commande capteur pour alimenter une charge secteur.
• PRB-ACC : relais AC normalement fermé (110/220 V) : contact fermé au repos, s'ouvre sur commande pour couper une charge secteur.
• PRB00-DCO : relais DC normalement ouvert : pour circuits continus, contact ouvert au repos.
• PRB00-DCC : relais DC normalement fermé : pour circuits continus, contact fermé au repos.
• MSCR : mini relais commandé : version compacte et économique pour piloter de petites charges ou fournir un contact sec de report.

Caractéristiques techniques

• Versions AC : 110 V (tensions USA) et 220 V (tensions Europe), au choix normalement ouvert ou normalement fermé
• Versions DC (PRB00-DCx) : tension d'utilisation max 125 VDC, courant max 10 A
• Protection : varistances à oxyde métallique (MOV) et circuits « snubber » pour protéger les contacts des pics de tension et transitoires
• Durée de vie : environ 20 millions de manœuvres à vide, 100 000 manœuvres à charge nominale
• Commande : par n'importe quel capteur de la centrale, via seuils configurables
• Alimentation : fournie par la centrale (aucune alimentation externe)

Connectivité et protocoles

Le relais se raccorde en RJ-45 sur les ports capteurs intelligents des centrales AKCP. La logique de déclenchement (quel capteur, quel seuil, quelle action) se paramètre dans l'interface web ; l'état du relais peut aussi être forcé manuellement ou via SNMP, ce qui permet de le piloter depuis un outil de supervision tiers ou un script. On dispose ainsi à la fois d'un automatisme local autonome et d'une commande à distance.

Intégration & écosystème

L'ensemble est supervisable dans AKCPro Server : on visualise l'état de chaque relais aux côtés des capteurs qui les commandent, et on garde une trace des déclenchements. Le relais devient la brique « action » d'une chaîne complète capteur → seuil → réaction, qui peut aussi être reliée à une GTB via SNMP. Cette combinaison mesure + action locale évite, dans bien des cas, de recourir à un automate séparé pour des scénarios simples mais critiques.

Installation & mise en service

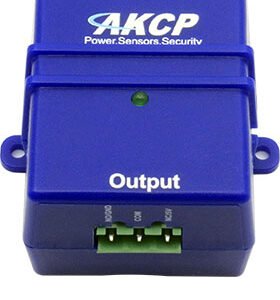

Aucune alimentation dédiée pour la partie commande : le relais est alimenté par la centrale. Le câblage de puissance (charge à piloter) se raccorde sur le bornier à trois positions : normalement ouvert, normalement fermé et commun. Des LED indiquent l'état du relais et de l'alimentation, ce qui facilite la mise au point et le diagnostic. Il convient de respecter les calibres de tension et de courant de la version choisie et les règles de sécurité électrique lors du raccordement de la charge.

Pourquoi l'acheter chez DBVS

DBVS vous aide à choisir la bonne version (AC/DC, NO/NF, mini) selon la charge à piloter et à définir la logique d'automatisme au niveau de la centrale AKCP. Vous bénéficiez d'un conseil technique francophone, de la garantie constructeur, d'une expédition sous 3 à 5 jours et de prix en euros HT. Rappel important : ce relais nécessite une centrale AKCP (sensorProbe/securityProbe) pour fonctionner.

FAQ

Quelle différence entre NO et NF ? Un relais « normalement ouvert » (NO) a son contact ouvert au repos et le ferme sur commande (pour alimenter une charge) ; un relais « normalement fermé » (NF) a son contact fermé au repos et l'ouvre sur commande (pour couper une charge).

Peut-on déclencher le relais depuis n'importe quel capteur ? Oui, la logique de commande se définit dans la centrale et peut s'appuyer sur n'importe quel capteur raccordé, via des seuils configurables.

Le relais fonctionne-t-il sans centrale ? Non : il doit être raccordé à une centrale AKCP sensorProbe ou securityProbe qui l'alimente et pilote son déclenchement.

Quand choisir le mini relais MSCR ? Le MSCR est la version compacte et économique, adaptée pour piloter de petites charges ou simplement fournir un contact sec de report vers un autre système ; les versions PRB conviennent mieux au pilotage direct de charges secteur AC ou DC.
