Thermocouple AKCP type J / K : mesurer les hautes températures industrielles

La gamme thermocouple AKCP apporte à la supervision d’environnement la capacité de mesurer des températures extrêmes, bien au-delà de la plage des sondes classiques. Les thermocouples sont la technologie de référence de l’industrie lourde — pétrochimie, sidérurgie, traitement des métaux, fours et procédés thermiques — mais aussi de la cryogénie et de certaines applications médicales. Cette gamme se décline en plusieurs configurations pour s’adapter précisément à votre besoin, que vous partiez de zéro ou que vous disposiez déjà de thermocouples industriels.

Trois configurations disponibles

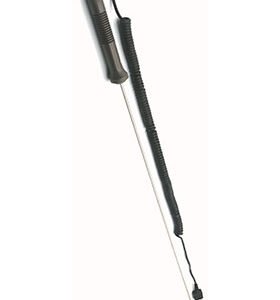

• Sonde thermocouple type J ou K (TCJ / TCK) : la sonde de mesure seule, à raccorder à un adaptateur AKCP existant.
• Adaptateur thermocouple J/K (TCAJ / TCAK) : l’adaptateur seul, qui fait l’interface entre un thermocouple (AKCP ou tiers, conforme au standard J ou K) et la centrale. Idéal si vous disposez déjà de vos propres thermocouples industriels.
• Adaptateur + sonde thermocouple J/K (TCBJ / TCBK) : le pack complet prêt à l’emploi, combinant l’adaptateur et sa sonde.

Choisissez la déclinaison correspondant à votre installation directement dans le sélecteur de cette fiche.

Types J et K : deux plages, deux sensibilités

• Type J (fer / constantan) : plage de -40 °C à +750 °C. Plage un peu plus réduite que le type K mais sensibilité plus élevée, adaptée aux procédés à température modérée à haute.
• Type K (chromel / alumel) : plage de -200 °C à +900 °C. Plage plus large couvrant à la fois la cryogénie et les très hautes températures, le type le plus polyvalent de l’industrie.

Pourquoi mesurer les hautes températures ?

Dans l’industrie lourde et les procédés thermiques (fours, traitements métallurgiques, pétrochimie), la température de process conditionne directement la qualité produit, le rendement énergétique et la sécurité des installations. Une dérive non détectée peut endommager un four, ruiner un lot ou créer un risque. Sur les équipements de puissance et les infrastructures énergétiques, la mesure de points chauds permet d’anticiper une défaillance avant la panne. En laboratoire et en cryogénie, le type K couvre les très basses températures avec la robustesse propre aux thermocouples. Dans tous ces cas, disposer d’une mesure alarmée et journalisée transforme une surveillance ponctuelle en supervision continue.

Le rôle de l’adaptateur

L’adaptateur thermocouple AKCP fait l’interface entre l’élément thermocouple et la centrale AKCP. Il est conforme au standard industriel des thermocouples et accepte aussi bien une sonde AKCP qu’un thermocouple tiers de même type, ce qui protège vos investissements existants. Il est livré avec un câble CAT-5 (raccordement RJ-45) pour une installation simple et ne nécessite aucune calibration. Le raccordement peut s’étendre jusqu’à 100 pieds (30 m) avec un câble adapté, offrant une bonne latitude d’implantation.

Raccordement et alimentation

L’ensemble se connecte à la centrale par connecteur RJ-45 et est alimenté par la centrale, sans alimentation externe. La configuration des seuils d’alarme se fait depuis l’interface web de la centrale.

Nécessite une centrale de supervision AKCP

Le thermocouple et son adaptateur fonctionnent obligatoirement raccordés à une centrale AKCP securityProbe ou sensorProbe+ (SP2+, SPX+). La centrale alimente l’adaptateur, linéarise et collecte la mesure, gère les seuils et remonte les alertes via SNMP, e-mail ou interface web. Vous intégrez ainsi la mesure de haute température dans la même supervision que vos autres capteurs, sur une seule adresse IP.

Intégration & écosystème

L’intérêt de la solution thermocouple AKCP est de faire entrer la mesure de haute (ou très basse) température dans le même écosystème que le reste de votre supervision d’environnement : la centrale linéarise le signal du thermocouple et le présente au même titre que la température ambiante, l’humidité ou la mesure de courant. Les valeurs remontent via SNMP, e-mail ou l’interface web, ce qui permet d’intégrer un point de process industriel à une GTB, une DCIM ou une plateforme de supervision existante. La compatibilité de l’adaptateur avec des thermocouples tiers de type J ou K évite de remplacer un parc de sondes déjà installé : on capitalise sur l’existant tout en centralisant les alertes.

Installation et mise en service

Raccordez la sonde thermocouple à l’adaptateur (sauf pour le pack déjà assemblé), puis reliez l’adaptateur à un port libre de la centrale par le câble RJ-45, avec la possibilité d’éloigner le point de mesure jusqu’à 100 pieds (30 m). Aucune calibration n’est requise : il reste à nommer le point de mesure et à définir les seuils dans l’interface web.

Cas d’usage DBVS

• Industrie lourde et procédés thermiques : fours, pétrochimie, métallurgie, traitement thermique.
• Énergie et infrastructures : surveillance de points chauds sur équipements de puissance et process.
• Laboratoires et cryogénie : mesure de températures très basses (type K).

Pourquoi acheter votre thermocouple AKCP chez DBVS ?

DBVS vous aide à choisir la bonne configuration (sonde, adaptateur ou pack) et le bon type (J ou K) selon votre plage de mesure, ainsi que la centrale AKCP compatible. Matériel d’origine, garantie constructeur, conseil en français et interlocuteur unique. Produit expédié sous 3 à 5 jours.

FAQ

Quelle configuration choisir ?

La sonde seule (TCJ/TCK) si vous avez déjà un adaptateur, l’adaptateur seul (TCAJ/TCAK) si vous possédez déjà des thermocouples J/K, ou le pack adaptateur + sonde (TCBJ/TCBK) pour une solution complète prête à l’emploi.

Type J ou type K ?

Le type J (-40/+750 °C) offre une sensibilité plus élevée ; le type K (-200/+900 °C) couvre une plage plus large, de la cryogénie aux très hautes températures.

Faut-il calibrer et alimenter le capteur ?

Aucune calibration n’est requise, et l’ensemble est alimenté par la centrale AKCP à laquelle il doit être raccordé.
