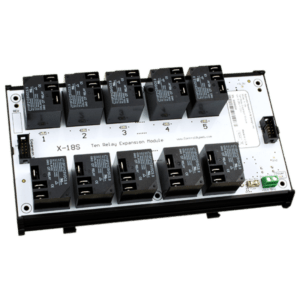

ControlByWEB X-18s - Module 10 relais 15 A pour X-400 / X-600M

ControlByWEB X-18s : Module d'extension 10 relais 15 A

Le X-18s ajoute dix relais isolés de 15 A à un contrôleur ControlByWEB X-400 ou X-600M, pour commander à distance un grand nombre de charges électriques puissantes.

Conçu pour les datacenters, l'industrie et les bâtiments (GTB), il s'intègre au bus d'extension du contrôleur et bénéficie de sa supervision réseau et de sa logique de commande.

Fonctionnement

Le module se raccorde au bus d'extension du contrôleur via un câble ruban polarisé, et ses connexions de relais utilisent des languettes 1/4". Chaque relais SPDT (Form C) se commande en mode marche/arrêt ou impulsion (0,1 à 86 400 s).

Caractéristiques techniques

• Marque : ControlByWEB
• Type de module : module d'extension 10 relais (requiert X-400 ou X-600M)
• Relais : 10 × SPDT (Form C), isolés
• Courant max relais : 15 A par relais
• Tension max relais : 277 VAC ; 30 VDC
• Matériau contact : AgSnO2
• Résistance de contact : < 30 milliohms (initiale)
• Modes relais : marche/arrêt ou impulsion (0,1 à 86 400 s)
• Bus d'extension : câble ruban polarisé 2×5 positions, pas 0,100" ; connexions relais languettes 1/4"
• Alimentation : 9-28 VDC (24 V recommandé)
• Consommation max : 450 mA @24 VDC (tous relais ON)
• Dimensions : 218,4 × 125,7 × 62,5 mm (L×H×P)
• Poids : 566 g (20 oz)
• Température de fonctionnement : -40 °C à 65,5 °C
• Température de stockage : -40 °C à 85 °C

Intégration & supervision

Chaîné au bus d'extension RS-485, le X-18s est piloté par le contrôleur X-400 ou X-600M, qui assure la supervision réseau, l'automatisation et la commande à distance des dix relais.

Cas d'usage

• Datacenter & salle serveur
• Industrie & automation
• Bâtiment & GTB

Mise en œuvre

Reliez le X-18s au contrôleur via le câble du bus d'extension, alimentez l'ensemble en 9-28 VDC (24 V recommandé), puis câblez vos charges sur les languettes 1/4" en respectant les 15 A et 277 VAC max par relais.
