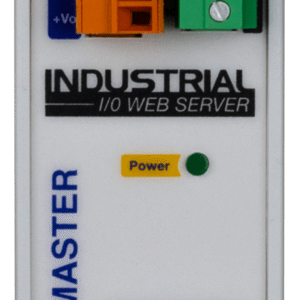

ControlByWEB X-404-I - Contrôleur maître Modbus RS-485 web

Le ControlByWEB X-404-I est un contrôleur web maître Modbus, conçu pour agréger et superviser des réseaux de capteurs et de périphériques RS-485 via une simple interface Ethernet.

En tant que maître Modbus RS-485 (Modbus Master), le X-404-I interroge jusqu'à 32 capteurs ou périphériques RS-485 et expose leurs données sur le réseau. Il dispose en complément d'un bus 1-Wire acceptant jusqu'à 16 capteurs de température/humidité, avec sondes DS18B20 (-55 à +125 °C, ±0,5 °C) et capteurs d'humidité Xytronix X-DTHS-P.

Le contrôleur communique en Ethernet 10/100 Base-T et prend en charge HTTP, HTTPS/SSL, XML, Modbus TCP/IP, Modbus RTU, SNMP V1/V2C/V3 et SMTP. La terminaison RS-485 intègre un réseau interne 120 ohm équilibré avec polarisation pull-up/pull-down, et le bus capteurs peut délivrer jusqu'à 1,7 A.

Caractéristiques techniques

• Fonction : maître Modbus RS-485 web (Modbus Master)
• Périphériques Modbus : jusqu'à 32 capteurs/périphériques RS-485
• Connecteur Modbus : bornier débrochable 5 positions, pas 3,81 mm, fil 16-28 AWG
• Terminaison RS-485 : réseau interne 120 ohm équilibré avec polarisation pull-up/pull-down
• Bus 1-Wire : jusqu'à 16 capteurs température/humidité
• Capteurs température : DS18B20, -55 à +125 °C, précision ±0,5 °C (-10 à +85 °C)
• Capteur humidité : Xytronix X-DTHS-P
• Alimentation du bus capteurs : jusqu'à 1,7 A pour les capteurs Modbus raccordés
• Réseau : port Ethernet 10/100 Base-T
• Protocoles : HTTP, HTTPS/SSL, XML, Modbus TCP/IP, Modbus RTU, SNMP V1/V2C/V3, SMTP
• Alimentation : 9-28 VDC ; 134 mA sans capteurs, jusqu'à 1,834 A avec capteurs Modbus
• Poids : 142 g (5 oz)
• Température de fonctionnement : -40 à 65,5 °C (-40 à 150 °F)

Connectivité et protocoles

Le X-404-I s'intègre via Ethernet/IP et prend en charge à la fois Modbus TCP côté réseau et Modbus RTU (RS-485) côté terrain, ainsi que SNMP et le bus 1-Wire. Il fait le pont entre un parc de capteurs RS-485 et votre supervision IP.

Cas d'usage

• Industrie et automation
• Bâtiment et GTB
• Énergie et sous-comptage

Mise en œuvre

Alimentez le X-404-I en 9-28 VDC et raccordez-le au réseau Ethernet. Câblez votre bus RS-485 sur le bornier débrochable 5 positions (fil 16-28 AWG) en activant la terminaison 120 ohm interne si nécessaire, puis ajoutez vos capteurs 1-Wire. Configurez l'interrogation des 32 périphériques Modbus depuis l'interface web embarquée.
