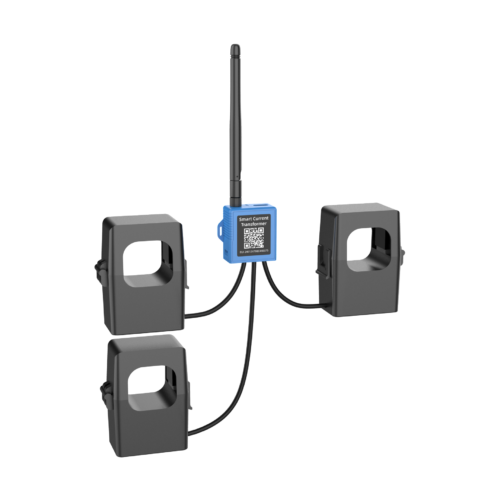

Milesight CT30x – Capteur de courant LoRaWAN triphasé à 3 pinces (300 à 1000 A)

Capteur de courant LoRaWAN triphasé Milesight CT30x

La série CT30x de Milesight assure la surveillance du courant sur les installations triphasées grâce à un émetteur LoRaWAN relié à trois pinces à ouverture, une par phase. La mesure est non invasive : aucune coupure ni dénudage du câblage n’est requis, ce qui simplifie fortement l’installation dans les tableaux triphasés existants. Ces capteurs conviennent au suivi des charges de forte intensité, au sous-comptage énergétique et à la maintenance prédictive des équipements industriels et des infrastructures critiques.

Caractéristiques techniques

• Marque : Milesight
• Type : transformateur de courant intelligent à 3 pinces, triphasé
• Grandeurs mesurées : courant efficace (RMS) par phase et température (sonde NTC)
• Plages de mesure : CT303 jusqu’à 300 A (pinces Ø 24 mm), CT305 jusqu’à 500 A (pinces Ø 36,5 mm), CT310 jusqu’à 1000 A (pinces Ø 51 mm)
• Précision : ±1 %
• Fréquence d’échantillonnage : 3,3 kHz
• Alimentation : autoalimentation par le courant induit du conducteur mesuré, avec secours USB 5 V
• Protocole radio : LoRaWAN, bande EU868
• Indice de protection : IP30
• Température de fonctionnement : -20 à 70 °C pour l’émetteur, -40 à 55 °C pour les pinces
• Dimensions : émetteur 38 x 34,5 x 16 mm, pinces selon le calibre

Connectivité et intégration

Le CT30x transmet ses mesures en LoRaWAN, ce qui permet de couvrir de grands sites industriels et des postes de distribution avec une seule passerelle et une très faible consommation. Les données sont compatibles avec Milesight Development Platform, The Things Network (TTN), ChirpStack et Actility. L’autoalimentation par courant induit évite les remplacements de pile et facilite le déploiement sur des armoires électriques peu accessibles.

Cas d’usage

• Surveillance des charges triphasées de forte intensité en industrie
• Sous-comptage et répartition de l’énergie par machine ou par atelier
• Suivi des tableaux généraux basse tension et des jeux de barres
• Contrôle des alimentations critiques en data center et en salle serveur
• Détection de déséquilibres et de surcharges pour la maintenance prédictive

Variations disponibles

• CT303 : 300 A, 3 pinces Ø 24 mm : 123 €
• CT305 : 500 A, 3 pinces Ø 36,5 mm : 189 €
• CT310 : 1000 A, 3 pinces Ø 51 mm : 495 €

Télécharger la fiche technique (PDF)
