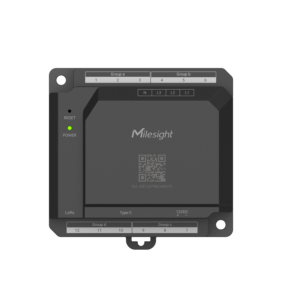

Milesight CTH01 - Centrale de mesure d'énergie LoRaWAN 12 circuits

Centrale de mesure d'énergie LoRaWAN Milesight CTH01

Le CTH01 est une centrale de mesure d'énergie multi-circuits pensée pour la supervision détaillée des tableaux électriques. Un seul boîtier acquiert jusqu'à 12 canaux de courant et 3 canaux de tension, soit jusqu'à 12 circuits monophasés ou 4 circuits triphasés surveillés simultanément. La mesure est non invasive : les pinces à noyau fendu et les sondes de tension magnétiques se posent sans couper ni dénuder les câbles, ce qui accélère l'installation dans les armoires existantes. Les données remontent en LoRaWAN, idéal pour les bâtiments, l'industrie et les data centers.

Caractéristiques techniques

• Marque : Milesight
• Type : centrale de mesure d'énergie multi-circuits (Smart Power Monitor Hub)
• Canaux : 12 canaux de courant sur connecteurs RJ11, jusqu'à 12 circuits monophasés ou 4 circuits triphasés
• Grandeurs mesurées : tension et courant efficaces, puissances active, réactive et apparente, énergie, facteur de puissance, déséquilibre de tension triphasé, distorsion harmonique THDv et THDi
• Plage de courant : jusqu'à 1000 A, jusqu'à 4000 A en version personnalisée
• Plage de tension : 100 à 500 V AC (max 290 Vrms phase-neutre, 500 Vrms phase-phase)
• Précision : tension ±1 %, énergie active ±1 % (IEC 62053-21), énergie réactive ±2 % (IEC 62053-23)
• Fréquence d'échantillonnage : 6 à 8 kHz
• Alimentation : 12 V DC (±10 %)
• Protocole radio : LoRaWAN, classe C, OTAA/ABP, bande EU868
• Indice de protection : IP30
• Température de fonctionnement : -20 à 70 °C
• Dimensions : 49,3 x 98 x 90 mm, poids 163 g

Connectivité et intégration

Le CTH01 combine des pinces à noyau fendu et des bobines de Rogowski sur un même concentrateur, avec des connexions RJ11 de type prêt à l'emploi. Il transmet en LoRaWAN classe C et s'intègre à la Milesight Development Platform ainsi qu'aux serveurs réseau tiers comme The Things Network (TTN), ChirpStack ou Actility. Le boîtier stocke des enregistrements périodiques, des journaux d'événements et jusqu'à 12 mois de valeurs mensuelles minimales et maximales, et déclenche des alarmes de seuil, de surcharge ou de dépassement définies par l'utilisateur.

Cas d'usage

• Sous-comptage multi-départs dans un tableau général basse tension
• Mesure de la qualité de l'énergie et suivi des déséquilibres en industrie
• Supervision des circuits critiques en data center et en salle serveur
• Refacturation et répartition de l'énergie en immeuble multi-locataires
• Analyse du fonctionnement des équipements et détection des surcharges
