Milesight CTH01 – Tores de courant (transformateurs split-core et bobine de Rogowski)

Tores de mesure de courant pour le hub d’énergie Milesight CTH01

Cette gamme de transformateurs de courant équipe le hub de supervision d’énergie Milesight CTH01. Chaque tore se raccorde à un canal de mesure du CTH01 par un connecteur RJ11 et permet de mesurer le courant d’un conducteur sans coupure de circuit. Cinq calibres sont proposés, du départ divisionnaire de 100 A jusqu’aux artères principales de 4000 A, afin de couvrir aussi bien les circuits terminaux que les jeux de barres d’un tableau général basse tension.

Les modèles 100 A, 300 A, 500 A et 1000 A sont des transformateurs de courant à noyau ouvrant (split-core) : le noyau se clipse autour du câble déjà en place, ce qui évite toute déconnexion lors de l’installation. Le modèle 4000 A est une bobine de Rogowski souple, adaptée aux forts calibres et aux barres de grande section. Un même groupe triphasé du CTH01 doit utiliser des tores de type et de calibre identiques.

Caractéristiques techniques

• Marque : Milesight
• Type : transformateurs de courant à noyau ouvrant (100 à 1000 A) et bobine de Rogowski (4000 A)
• Plages de mesure : 0-100 A, 0-300 A, 0-500 A, 0-1000 A et 0-4000 A selon la référence
• Précision : classe 0,5 pour les tores split-core ; ±2 % pour la bobine de Rogowski 4000 A
• Passage de câble : Ø 16 mm (100 A), Ø 24 mm (300 A), Ø 36,6 mm (500 A), Ø 51 mm (1000 A), Ø 150 mm (4000 A)
• Dimensions : 35,5 x 30,8 x 45,6 mm (100 A), 56,5 x 36,5 x 68,5 mm (300 A), 69 x 42,1 x 86 mm (500 A)
• Poids : 100 g (100 A), 195 g (300 A), 287 g (500 A), 835 g (1000 A), 115,1 g (4000 A)
• Raccordement : connecteur RJ11 vers un canal de courant du CTH01
• Tension d’isolement : 3 kVac (r.m.s, 1 mA / 1 min)
• Boîtier : matière ignifuge UL94 V0
• Température de fonctionnement : -40 à 55 °C
• Installation : mise en place directe sur le conducteur à mesurer

Connectivité et intégration

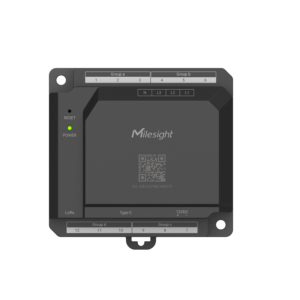

Ces tores sont des capteurs passifs : ils ne comportent ni radio ni alimentation propre. La communication et la remontée des données sont assurées par le hub Milesight CTH01, qui gère jusqu’à 12 canaux de courant et 3 voies de tension, calcule la puissance active, réactive et apparente, l’énergie, le facteur de puissance et le taux de distorsion harmonique, puis transmet ces mesures en LoRaWAN. La configuration et l’étalonnage du sens du courant se font à distance via l’application Toolbox en Bluetooth, sans accès physique au tableau. Le CTH01 s’intègre à la Milesight Development Platform ainsi qu’aux serveurs réseau tiers.

Cas d’usage

• Sous-comptage des départs électriques dans les bâtiments tertiaires et industriels
• Suivi de la consommation par circuit critique en salle serveur et data center
• Mesure des artères principales et jeux de barres avec la bobine de Rogowski 4000 A
• Répartition des coûts d’énergie entre locataires ou ateliers
• Surveillance de la qualité de l’énergie et détection de surcharge sur les circuits sensibles

Variations disponibles

• CTH01-100A : tore split-core 100 A (Ø 16 mm) : 75 €
• CTH01-300A : tore split-core 300 A (Ø 24 mm) : 90 €
• CTH01-500A : tore split-core 500 A (Ø 36,6 mm) : 120 €
• CTH01-1000A : tore split-core 1000 A (Ø 51 mm) : 300 €
• CTH01-4000A : bobine de Rogowski 4000 A (Ø 150 mm) : 420 €

Télécharger la fiche technique (PDF)
