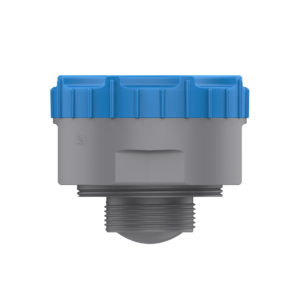

Milesight EM410-RDL - Capteur de niveau radar 60 GHz LoRaWAN / 4G LTE

Capteur de niveau radar 60 GHz EM410-RDL

Le Milesight EM410-RDL est un capteur de distance et de niveau sans contact fondé sur la technologie radar à ondes millimétriques 60 GHz. En mesurant des signaux à haute fréquence, il offre des mesures stables et précises sur de longues distances, sans être perturbé par la poussière, la vapeur, la condensation, les variations de température ou le bruit acoustique. Son boîtier étanche IP68 en PVDF résiste à la corrosion et à l'usure, ce qui le rend idéal pour la mesure de niveau de liquides et de cuves difficiles.

Caractéristiques techniques

• Marque : Milesight
• Type : capteur de distance et de niveau radar à ondes millimétriques
• Bande radar : 60 GHz
• Plage de mesure : 0,3 à 12 m, faible zone morte
• Résolution : 1 mm
• Angle de faisceau radar : 8°
• Alimentation : 1 pile Li-SOCl2 ER34615 de 19000 mAh
• Autonomie : environ 7 ans en LoRaWAN, environ 5 ans en version cellulaire
• Indice de protection : IP68 (immersion 1 m, 48 h)
• Température de fonctionnement : -40 à 70 °C (version standard)
• Dimensions : Ø 101 x 87 mm
• Poids : 400 g
• Boîtier : PVDF (UL94 V0), bleu et gris
• Montage : support mural ou installation filetée sur cuve (G 1½")
• Antenne : version antenne interne ou version antenne externe (connecteur SMB mâle 50 Ω)
• Fonctions avancées : alarme de seuil, alarme de variation, alarme de zone morte, courbe d'écho radar, diagnostic, stockage de 2000 mesures
• Certifications : CE, FCC

Connectivité et intégration

Le EM410-RDL est proposé en version LoRaWAN et en version cellulaire 4G LTE Cat 1. La version LoRaWAN fonctionne avec les passerelles et serveurs de réseau standards (Milesight, TTN, ChirpStack, Actility) et s'intègre à Milesight IoT Cloud. La version 4G LTE Cat 1 permet un déploiement autonome sans passerelle sur les sites isolés. La configuration se réalise par NFC depuis l'application mobile. Une version à antenne externe est disponible pour améliorer la portée radio dans les cuves métalliques ou enterrées.

Cas d'usage

• Mesure de niveau de liquides dans les cuves et réservoirs
• Surveillance de niveau d'eau dans les puits, forages et bassins
• Suivi de niveau de carburant, d'huile ou de produits chimiques
• Télérelève sur sites isolés en LoRaWAN ou 4G LTE
• Gestion de l'eau, de l'assainissement et des infrastructures

Variations disponibles

• EM410-RDL : LoRaWAN 868 MHz, antenne interne : 300 €

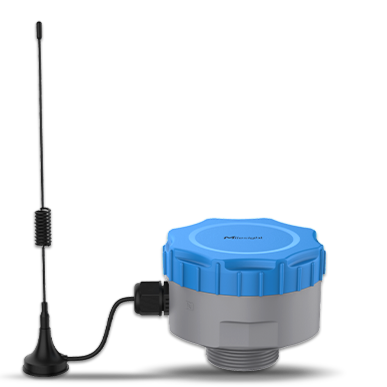

• EM410-RDL-EA : LoRaWAN 868 MHz, antenne externe : 279 €
• EM410-RDL-L0CEU : 4G LTE Cat 1, antenne interne : 495 €
• EM410-RDL-L0CEU-EA : 4G LTE Cat 1, antenne externe : 510 €
