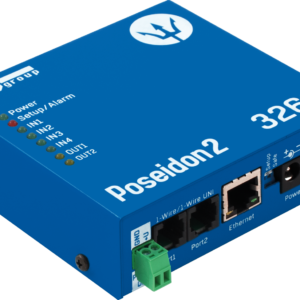

HW group Poseidon2 3268 - Centrale IP 1-Wire avec relais

La Poseidon2 3268 de HWgroup combine surveillance de capteurs et pilotage de relais dans une centrale de supervision IP compacte. Elle s'adresse aux infrastructures critiques nécessitant à la fois mesure d'environnement et action sur des équipements.

Présentation

Avec ses 8 entrées 1-Wire, ses 4 contacts secs et ses 2 relais intégrés, la Poseidon2 3268 permet non seulement de surveiller température, humidité et états, mais aussi de déclencher des actions (ventilation, alarme, coupure) en réaction aux seuils.

Fonctionnement

Les capteurs 1-Wire se raccordent sur 2 ports RJ11, à une distance pouvant atteindre 60 m. Les 4 entrées numériques détectent les contacts secs (0-500 Ω = ON, jusqu'à 50 m). Les 2 relais NC-COM-NO pilotent des charges jusqu'à 60 V AC/DC, 1 A. La centrale journalise plus de 250 000 valeurs et gère 8 sorties numériques virtuelles (VDO) pour le contrôle M2M d'autres équipements Poseidon2/Damocles2.

Caractéristiques techniques

• Marque : HWgroup
• Entrées capteurs 1-Wire : 8x 1-Wire & 1-Wire UNI (capteurs combinés T+H comptent pour 2)
• Ports 1-Wire : 2x RJ11
• Distance capteurs : jusqu'à 60 m
• Entrées numériques (contact sec) : 4x (I1-I4), 0-500 Ω = ON, jusqu'à 50 m
• Sorties relais : 2x relais NC-COM-NO, 60 V AC/DC, max 1 A / 60 VA / 24 W
• Sorties numériques virtuelles (VDO) : 8 (M2M vers autres Poseidon2/Damocles2)
• Interface réseau : RJ45 (100BASE-Tx) 10/100 Mbps
• Journalisation interne : 250 000+ valeurs en mémoire flash
• Alimentation : 9-30 V DC / 250 mA (PoE optionnel)
• Sortie d'alimentation : Power Out = Power In (9-30 V), max 150 mA
• Dimensions / poids : 100 x 94 x 25 mm (H x L x P) / 260 g
• Température de fonctionnement : -30 à +85 °C (stockage -35 à +85 °C)
• EMC : FCC Part 15 Class B, CE - EN 55022/55024/61000

Connectivité et protocoles

Protocoles supportés : WEB/HTTP, SNMP v1, XML, SMTP, netGSM, Modbus/TCP, HWg-PUSH. Intégration aisée dans une supervision SNMP ou une GTB Modbus/TCP.

Cas d'usage

• Datacenter et salle serveur : surveillance et pilotage de la ventilation/alarme
• Télécom et réseaux : monitoring et actions distantes
• Bâtiment et GTB : intégration dans la gestion technique
• Industrie et automation : supervision de procédés

Mise en œuvre

Connectez la centrale au réseau via RJ45, alimentez-la en 9-30 V DC ou PoE, raccordez vos sondes 1-Wire et vos contacts secs, puis câblez les relais sur les charges à piloter. Configurez seuils, alertes et règles d'automatisation via le serveur web embarqué.

Variations

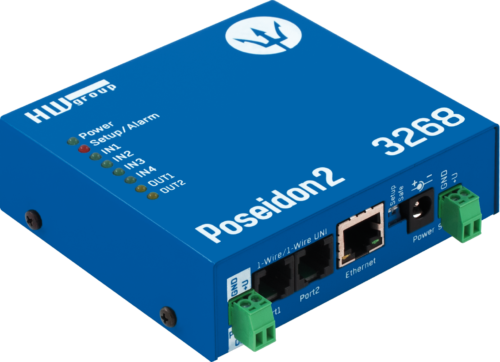

• Réf. 600814 : appareil seul : 458,70 €
• Réf. 600593 : Tset (avec sonde T, contact de porte et adaptateur secteur), 530,20 €

Documentation : fiche technique PDF Poseidon2 3268.
