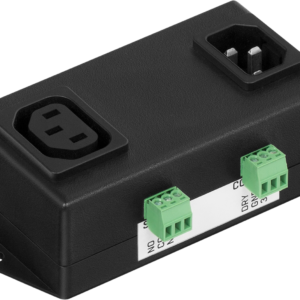

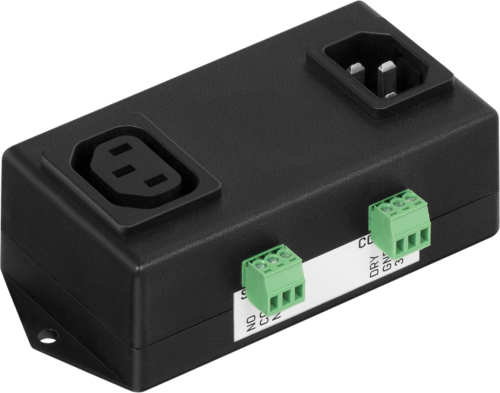

PowerEgg2 : détecteur et commutateur de tension secteur 2 en 1

Le PowerEgg2 de HWgroup est un dispositif polyvalent qui réunit deux fonctions complémentaires : la détection de la présence de tension secteur et la commutation d’une charge AC pilotée à distance. Il s’intègre aux systèmes de supervision pour surveiller et contrôler une alimentation 230 V.

Conçu pour le passage direct (pass-through) du courant, il s’insère entre une prise IEC et l’équipement à alimenter ou à surveiller.

Fonctionnement

Côté détection, un contact relais inverseur (double-throw) isolé galvaniquement signale la présence ou l’absence de tension secteur. Côté commande, l’application d’une tension de commande (3 à 12 V) ou la fermeture d’un contact sec coupe la sortie ; en l’absence de signal, le courant passe directement vers la charge.

Caractéristiques techniques

• Fonction : détecteur ET commutateur de tension secteur (2 en 1)
• Tension d’entrée : 110 à 250 V AC – IEC-320 C14
• Sortie alimentation : IEC-320 C13, passage direct (pass-through)
• Courant de sortie max. : 8 A
• Commande de sortie : tension de commande 3 à 12 V (3 V = 5 mA, 12 V = 20 mA) ou contact sec fermé (<100 Ohm / max 3 mA)
• Logique de commande : l’application de la tension/contact coupe la sortie ; sinon passage direct
• Détection de présence secteur : contact relais inverseur (double-throw), isolé galvaniquement
• Paramètres relais détecteur : 120 V / 0,5 A AC ; 60 V / 0,3 A DC ; 24 V / 1 A DC
• Isolation galvanique : circuits de détection et de commande isolés
• Indice de protection : IP23
• Température de fonctionnement/stockage : -20 °C à 80 °C / 0 %RH – 80 %RH
• Dimensions : 58 x 124 x 41 mm (LxHxP)
• Poids : 146 g
• Garantie : 24 mois

Connectivité et protocole

Le pilotage s’effectue par contact sec ou tension de commande, et la détection est remontée via un contact relais inverseur isolé galvaniquement — compatible avec les entrées numériques des unités de supervision.

Cas d’usage

• Datacenter et salle serveur : contrôle et surveillance de l’alimentation des équipements
• Télécom et réseaux : redémarrage à distance et détection de coupure secteur
• Énergie et sous-comptage : suivi de présence de tension

Mise en œuvre

Raccordez l’entrée IEC-320 C14 au secteur et la charge sur la sortie IEC-320 C13. Reliez la commande (tension 3-12 V ou contact sec) et le contact de détection à votre unité de supervision. Veillez à ne pas dépasser 8 A en sortie.

Documentation technique : datasheet PDF
