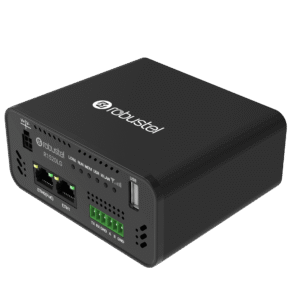

Robustel R1520LG EU-868 - passerelle LoRaWAN 8 canaux + 4G

La Robustel R1520LG est une passerelle LoRaWAN industrielle qui réunit dans un même boîtier la couverture radio longue portée LoRaWAN en bande européenne 868 MHz et un backhaul cellulaire 4G pour remonter les données même sans réseau filaire. Avec ses 8 canaux reçus simultanément, le support des classes A/B/C et un serveur de réseau LoRaWAN ChirpStack intégré, elle constitue une base complète pour déployer rapidement un réseau de capteurs IoT sans fil.

À quoi sert la R1520LG ?

La R1520LG collecte les trames de dizaines à centaines de capteurs LoRaWAN (température, humidité, niveau, énergie, présence) et les route vers un serveur de réseau local ou cloud. Son double backhaul (Ethernet, Wi-Fi ou 4G) garantit la continuité de service, tandis que l'alimentation PoE simplifie l'installation en faux plafond ou en armoire technique.

Cas d'usage par secteur

• Bâtiment technique et smart building : mesure de température, d'humidité, d'occupation et d'énergie sur de grands bâtiments, avec un serveur ChirpStack local.
• Eau et environnement : télérelève de compteurs et de capteurs de niveau ou de qualité, y compris sur sites dépourvus de réseau filaire grâce au backhaul 4G.
• Industrie : surveillance sans fil d'équipements, de vibrations ou de conditions ambiantes en atelier.
• Énergie et infrastructure : collecte de mesures réparties sur de vastes emprises.
• Agriculture connectée : capteurs de sol, de météo locale et de suivi d'exploitation sur de longues portées.

Caractéristiques radio LoRaWAN

• Bande de fréquence : EU 868 MHz
• Canaux : jusqu'à 8 canaux reçus simultanément
• Classes LoRaWAN : V1.0.4 Class A / Class B / Class C
• Puissance d'émission max : +25 dBm · Sensibilité max : -140 dBm
• Serveur de réseau : ChirpStack embarqué (LNS interne) ou packet forwarder (UDP, Basic Station, LORIOT) ; connecteur E2C ChirpStack vers AWS/Azure avec bufferisation
• Antenne LoRa : 1 x SMA-K

Connectivité et interfaces

• Cellulaire : 4G/LTE, 3G, 2G · double SIM (2 x Mini SIM 2FF)
• Ethernet : 2 x 10/100 Mbps (LAN/WAN), ETH0 compatible PoE-PD 802.3at, isolation 1 kV
• Wi-Fi : 802.11 b/g/n 2,4 GHz, modes AP + Client (WEP/WPA/WPA2)
• Série / USB : 1 x RS-232 + 1 x RS-485, 1 x USB 2.0 hôte
• Processeur : NXP i.MX 6ULL 792 MHz · 512 Mo DDR3 · 8 Go eMMC
• Alimentation : 9 à 60 V DC ou PoE-PD (42,5–57 V DC), ~1,5 W au repos / 10 W en liaison
• Mécanique : boîtier plastique 105 x 90 x 46 mm, 238,5 g, -20 à +60 °C, IP30 (intérieur)

Pourquoi choisir LoRaWAN ?

La technologie LoRaWAN s'est imposée pour les réseaux de capteurs grâce à trois atouts : une portée de plusieurs centaines de mètres à plusieurs kilomètres selon l'environnement, une consommation très faible qui autorise des capteurs sur pile pendant des années, et un coût par point de mesure réduit. Une seule R1520LG couvre ainsi un bâtiment entier, un site industriel ou une zone étendue avec un unique concentrateur, là où d'autres technologies exigeraient de multiplier les points d'accès. Son serveur ChirpStack intégré permet de démarrer un réseau autonome sans souscrire à une plateforme tierce : on enregistre les capteurs, on applique les codecs et on exploite les données localement. Et lorsque le raccordement filaire fait défaut, le backhaul 4G prend le relais pour remonter l'ensemble vers votre supervision, ce qui rend la passerelle déployable presque partout.

Protocoles et sécurité

Outre LoRaWAN, la R1520LG assure la passerelle Modbus RTU vers Modbus TCP, la remontée MQTT et SNMP, ainsi que les modes série transparents (TCP client/serveur, UDP). Les liaisons distantes sont protégées par les tunnels VPN IPsec, OpenVPN et GRE (L2TP, PPTP, DMVPN disponibles via l'App Center). Le pare-feu couvre DMZ, anti-DoS et filtrage IP/domaine/MAC. Supervision et OTA via RCMS.

Intégration et écosystème logiciel

Sous RobustOS Pro (Debian 11 « bullseye »), la R1520LG offre le serveur ChirpStack intégré, des packet forwarders et un environnement de développement C, C++, Python, Java, Node.js. Vous pouvez héberger localement votre logique d'application ou vous connecter à une plateforme cloud existante (via le connecteur E2C), avec mises à jour à distance centralisées. Cette souplesse permet aussi bien un réseau LoRaWAN autonome qu'une intégration à un LNS déjà en place.

Installation et mise en service

La R1520LG se pose sur bureau, se fixe au mur ou se clipse sur rail DIN 35 mm. L'alimentation par PoE-PD 802.3at permet une pose en un seul câble (données + alimentation), idéale en faux plafond ou en armoire technique. Après raccordement de l'antenne LoRa et du backhaul (Ethernet, Wi-Fi ou 4G), la configuration du serveur ChirpStack ou du packet forwarder s'effectue par interface web, puis l'enrôlement RCMS gère le parc à distance. Passerelle d'intérieur (IP30).

Pourquoi acheter la R1520LG chez DBVS ?

DBVS accompagne le déploiement de vos réseaux LoRaWAN : dimensionnement radio, choix du serveur (local ChirpStack ou cloud), intégration à votre supervision et paramétrage RobustOS. Support francophone, expertise IoT sans fil, garantie constructeur et approvisionnement fiable (1 à 2 semaines de délai). Référence usine EU-868 : R1520LG-AB-4L-A35GL.

Questions fréquentes

Faut-il un serveur LoRaWAN externe ? Non : la R1520LG embarque un serveur ChirpStack, ce qui permet un réseau autonome. Elle peut aussi fonctionner en packet forwarder vers un LNS externe si vous préférez.

Combien de capteurs peut-elle gérer ? Cela dépend de la fréquence d'émission et de la densité radio ; ses 8 canaux simultanés permettent de couvrir de nombreux capteurs sur un même site. DBVS peut vous aider à dimensionner.

Peut-on l'alimenter en PoE ? Oui : le port ETH0 accepte l'alimentation PoE-PD 802.3at, pour une installation en un seul câble.
