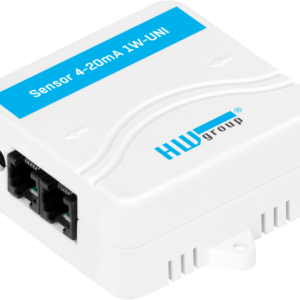

Sensor 4-20mA 1W-UNI – Convertisseur boucle courant isolé

Intégrez vos transmetteurs industriels 4-20 mA à votre supervision HWgroup avec le Sensor 4-20mA 1W-UNI. Ce convertisseur isolé transforme une boucle de courant en valeur lisible sur le bus 1-Wire UNI.

Le Sensor 4-20mA 1W-UNI agit comme source de courant pour une sonde externe de type « sink » : la sonde est alimentée par la boucle et raccordée sur un bornier 2 points (I+, I-). L’entrée est galvaniquement isolée du bus 1-Wire UNI et de l’alimentation externe, et protégée par un fusible rapide de 63 mA.

Le module nécessite une alimentation externe 12-30 V DC (Jack ø int. 2,5 mm / ext. 6,3 mm) et effectue une mesure par seconde. Il se raccorde via RJ11 sur le bus 1-Wire UNI (2x RJ11 chaînables), avec une longueur totale de ligne pouvant atteindre 60 m depuis le port actif. La calibration s’effectue sur une courbe à 8 points.

Caractéristiques techniques

• Type : convertisseur de boucle de courant 4-20mA isolé, source de courant pour sonde externe « sink », sortie 1-Wire UNI
• Bus : 1-Wire UNI (RJ11), 2x RJ11 chaînables
• Plage de mesure : 4-20 mA (max. 30 V alim externe)
• Entrée capteur : bornier 2 points (I+, I-), sonde alimentée par la boucle (sink)
• Précision : 2 % de la pleine échelle 4-20mA / 25 °C
• Résolution : 1 décimale (défaut [mA], conversion possible)
• Calibration : table de calibration sur courbe à 8 points
• Période de mesure : 1 fois par seconde
• Distance maximale : 60 m (longueur totale de ligne depuis le port actif)
• Isolation galvanique : bus 1-Wire UNI isolé de l’entrée 4-20mA et de l’alimentation externe
• Protection d’entrée : fusible rapide 63 mA
• Alimentation : externe 12-30 VDC requise (Jack ø int. 2,5 mm / ext. 6,3 mm)
• Dimensions / masse : 65 x 80 x 30 mm / 200 g
• Conditions de fonctionnement : -40 à +85 °C / 5-70 % RH
• Marque : HWgroup

Connectivité et protocoles

Sortie sur bus 1-Wire UNI via RJ11 chaînable, entrée analogique 4-20 mA isolée. Alimentation externe 12-30 V DC indépendante.

Cas d’usage

• Industrie & automation : intégration de transmetteurs de pression, débit, niveau 4-20 mA
• Eau & environnement : raccordement de sondes process à la supervision

Mise en œuvre

Alimentez le module en 12-30 V DC, raccordez la sonde « sink » sur le bornier I+/I-, connectez-le au bus 1-Wire UNI via RJ11, puis ajustez la calibration sur 8 points. Veillez à ne pas dépasser 60 m de ligne totale depuis le port actif.

Variantes disponibles

• Capteur seul (réf. 600565)
• Set avec adaptateur secteur 12V (réf. 600605)

Documentation technique complète : télécharger la fiche technique PDF.
