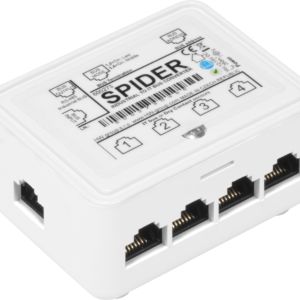

HW group Spider — Hub d’extension 1-Wire et contacts secs

Le HWgroup Spider (référence 600273) est un module d’extension (HUB/Expander) qui démultiplie les capacités d’entrée de votre Poseidon2 4002. Il connecte jusqu’à 4 contacts secs ou capteurs 1-Wire RJ11 sur le bus RS-485, pour déployer le monitoring là où vous en avez besoin.

Présentation

Conçu pour les datacenters, les sites industriels et la GTB, le Spider centralise les signaux de capteurs et de contacts distants et les remonte vers l’unité Poseidon2 4002 via un seul bus RS-485. Son boîtier plastique compact se fixe au plus près des points de mesure.

Fonctionnement

Chaque Spider expose 4 entrées configurables en contacts secs ou en capteurs 1-Wire (bus RJ11). Plusieurs Spider peuvent être chaînés (daisy-chain) grâce à leurs deux connecteurs RJ45 sur le bus RS-485, chacun recevant une adresse unique configurée par DIP switch. Le module réagit même aux impulsions de contact sec très courtes (30 ms), garantissant une détection fiable des événements brefs.

Caractéristiques techniques

• Fonction : HUB/Expander — connecte 4 contacts secs ou capteurs 1-Wire RJ11 vers Poseidon2 4002 via bus RS-485
• Entrées : 4 contacts secs OU capteurs 1-Wire bus RJ11
• Bus de raccordement : RS-485, 2× connecteurs RJ45 pour chaînage (daisy-chain)
• Adressage : configuration d’adresse par DIP switch sur bus RS-485
• Détection d’impulsions : réaction aux impulsions de contact sec très courtes (30 ms)
• Alimentation : 12 V via jack externe (2,1/5,5 mm) OU 12 V via RJ-45 depuis le bus 485 du Poseidon
• Consommation : 250 mA
• Boîtier : plastique
• Dimensions : 71 × 55 × 37 mm, 63 g
• Température de fonctionnement : -30 °C à +70 °C
• Humidité de fonctionnement : 0–100 % RH
• Marque : HWgroup
• Garantie : 24 mois

Connectivité et protocoles

• Modbus RTU (RS-485)
• 1-Wire (bus RJ11)
• Contact sec

Cas d’usage

• Datacenter et salle serveur : extension des entrées de capteurs et de contacts d’état
• Industrie et automation : déport de mesures vers une unité centrale
• Bâtiment et GTB : agrégation de signaux distants sur un bus unique

Mise en œuvre

Attribuez une adresse unique à chaque Spider via les DIP switches, raccordez les modules en daisy-chain sur le bus RS-485 et alimentez-les par jack externe ou directement via le bus du Poseidon. Connectez ensuite vos contacts secs ou capteurs 1-Wire RJ11 aux entrées.

Documentation technique : datasheet PDF
