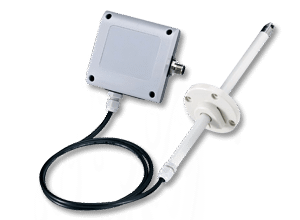

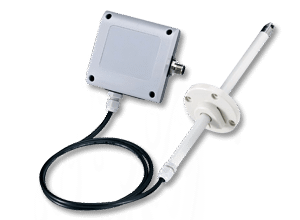

AKCP AVT00 — Transmetteur de vitesse d’air datacenter (0-10 m/s)

AKCP AVT00 : mesurer le flux d’air pour un refroidissement maîtrisé

Le AKCP AVT00 (Air Velocity Transmitter) est un transmetteur de vitesse d’air de haute précision, spécialement développé pour la surveillance des flux d’air en datacenter et en salle serveur. Mesurer la vitesse de l’air, c’est vérifier concrètement que le refroidissement fait bien son travail : que l’air froid arrive avec le débit attendu au niveau des serveurs et que la ventilation évacue correctement les calories. C’est une donnée déterminante pour l’efficacité énergétique et la fiabilité thermique d’une infrastructure, et un complément idéal aux mesures de température et de pression différentielle. Il intéresse les exploitants de datacenters, les gestionnaires de bâtiments techniques et les responsables de process industriels avec flux en gaine. Dans une infrastructure critique, un défaut de circulation d’air ne se voit pas tant qu’un serveur ne surchauffe pas ; la mesure de vitesse d’air rend ce risque visible en amont, avant l’incident.

À quoi sert la mesure de vitesse d’air ?

• Optimiser le refroidissement : confirmer que le débit d’air froid est suffisant au plus près des équipements, et ajuster la régulation des ventilateurs pour éviter le sur- ou sous-refroidissement — donc maîtriser à la fois la température et la facture énergétique.
• Détecter les anomalies de flux : filtre encrassé, ventilateur défaillant, obstruction d’une gaine, faux-plancher mal alimenté — autant de situations qui se traduisent par une chute de vitesse d’air mesurable, détectable avant qu’un point chaud n’apparaisse.
• Surveiller la ventilation : valider le bon fonctionnement des systèmes de traitement d’air dans les locaux techniques et industriels.
• Maîtriser l’énergie : asservir la ventilation au besoin réel plutôt qu’à une consigne fixe, pour réduire la consommation.

Caractéristiques techniques

• Plage de mesure : 0 à 10 m/s, précision de l’ordre de ±3 % de la pleine échelle (plage fonctionnelle 6 % à 100 % de la pleine échelle).
• Technologie : puce de mesure thermique (thermal flow chip) pour une mesure fine et continue (une lecture par seconde, journalisation à la minute).
• Sonde : sonde en acier inoxydable de 224 mm de longueur, conçue pour l’installation en gaine.
• Boîtier : environ 80 x 80 x 38 mm, enveloppe PC ignifuge.
• Température de fonctionnement : 0 °C à +50 °C ; humidité 20 % à 80 % (sans condensation).

Raccordement et alimentation

L’AVT00 se raccorde à la centrale par un connecteur RJ-45 (câble UTP CAT5e/6). Il est livré avec un câble de 10 ft (~3 m) et peut être étendu jusqu’à environ 15 pieds (4,5 m) en câble LAN standard, ou davantage (jusqu’à 60 ft) avec des câbles d’extension. Contrairement aux capteurs alimentés par le bus, l’AVT00 requiert une alimentation externe 24 VDC (consommation typique 3,6 W, 150 mA) : ce point est à prévoir lors de l’installation, en positionnant une source 24 VDC à proximité du transmetteur.

Nécessite une centrale de supervision AKCP

L’AVT00 fonctionne raccordé à une centrale AKCP sensorProbe+ (SP2+, SPX+) ou securityProbe (compatible également sensorProbe8 pour les applications avancées). La centrale collecte la mesure de vitesse d’air, gère les seuils d’alarme et remonte les données vers vos supervisions via SNMP, e-mail ou interface web, pour une intégration simple dans votre gestion de réseau existante. Bien qu’il dispose de sa propre alimentation, le transmetteur reste un capteur qui s’exploite au sein d’une supervision AKCP, aux côtés de vos autres points de mesure.

Intégration & écosystème

La vitesse d’air prend toute sa valeur croisée avec les autres mesures d’une supervision AKCP : associée à la température des allées et à la pression différentielle, elle permet de comprendre non seulement qu’un point chauffe, mais pourquoi — débit insuffisant, filtre colmaté, ventilateur en défaut. Via la centrale, les données de l’AVT00 remontent dans les mêmes flux (SNMP, e-mail, interface web) et la même interface que vos autres capteurs, pour une intégration directe à une DCIM, une GTB ou une NMS. Le transmetteur s’ajoute ainsi à une architecture existante sans créer d’outil séparé, la seule spécificité à prévoir étant son alimentation 24 VDC dédiée.

Installation et mise en service

Installez la sonde inox dans la gaine ou au point de flux à surveiller, raccordez le transmetteur à la centrale par le câble RJ-45 et alimentez-le en 24 VDC. Depuis l’interface web de la centrale, nommez le point de mesure et fixez les seuils d’alarme. Une lecture par seconde et une journalisation à la minute assurent un suivi fin des variations de flux et une détection rapide des anomalies.

Cas d’usage DBVS

• Datacenter et salle serveur : supervision des flux de refroidissement, détection des défauts de ventilation, optimisation énergétique.
• Bâtiments techniques : contrôle du bon fonctionnement des CTA et des systèmes de ventilation.
• Industrie : surveillance de flux d’air en gaine et en process.

Pourquoi acheter votre AKCP AVT00 chez DBVS ?

DBVS vous conseille sur l’intégration de l’AVT00 (y compris l’alimentation 24 VDC) et sur le choix de la centrale AKCP compatible. Matériel d’origine, garantie constructeur, support en français et interlocuteur unique. Ce transmetteur est expédié sous 3 à 5 jours.

FAQ

Quelle est la plage de mesure ?

0 à 10 m/s avec une précision de l’ordre de ±3 % de la pleine échelle, via une puce de mesure thermique.

L’AVT00 est-il alimenté par la centrale ?

Non : contrairement aux capteurs sur bus, il nécessite une alimentation externe 24 VDC (typ. 3,6 W / 150 mA), à prévoir lors de l’installation.

Jusqu’où peut-on éloigner le transmetteur de la centrale ?

Le câble fourni est de 10 ft (~3 m), extensible à ~15 pieds en câble LAN standard et jusqu’à ~60 ft avec des câbles d’extension.
