HW group SS14-v2 - Détecteur de chocs et de vibrations

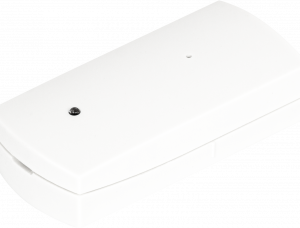

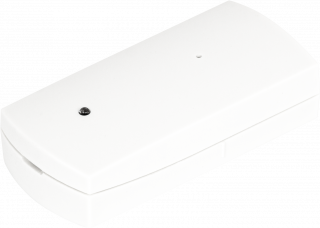

Le Vibration Detector SS14-v2 de HWgroup est un détecteur de chocs et de vibrations destiné à la protection anti-intrusion. Il détecte les tentatives d'effraction par vibrations ou chocs sur le mobilier, les vitres, les coffres et les passages.

Lors d'un choc, une LED d'alarme s'allume pendant 2 secondes et la sortie alarme à contact NC se déclenche (100 mA @ 30 V max, durée 2 s). Le détecteur intègre un contact REED pour aimant externe et une sortie tamper (contact mécanique NC) protégeant contre l'arrachement ou l'ouverture du capot.

Logé dans un boîtier ABS, il se raccorde par bornier à vis et offre un trimmer de réglage de la sensibilité aux vibrations pour s'adapter à chaque application.

Caractéristiques techniques

• Marque : HWgroup
• Type : détecteur de chocs et de vibrations (anti-intrusion)
• Usage : protection de mobilier, vitres, coffres et passages contre tentatives d'effraction par vibrations ou chocs
• Boîtier : ABS
• Connectique : bornier à vis (terminal block)
• Tension d'alimentation : 13,8 Vdc (min. 9 V, max. 15 V)
• Consommation : 9 mA @ 13,8 V (courant max. 21 mA @ 13,8 V)
• Sortie alarme : contact NC, 100 mA @ 30 V max, R max 0,5 Ω, durée 2 s
• Sortie tamper : contact mécanique NC (protection arrachement / ouverture du capot)
• Contact REED : pour aimant externe
• Réglage de sensibilité : trimmer de sensibilité aux vibrations
• Indication : LED d'alarme (s'allume 2 s lors d'un choc)
• Garantie : 24 mois

Connectivité et protocoles

Raccordement par bornier à vis, sortie alarme à contact sec (NC) et sortie tamper, compatibles avec les centrales et systèmes de sécurité acceptant les contacts secs.

Cas d'usage

• Sécurité et accès : protection anti-effraction de mobilier, vitres et coffres
• Datacenter et salle serveur : surveillance des baies et accès sensibles

Mise en œuvre

Fixez le détecteur sur l'élément à protéger, raccordez la sortie alarme NC et la sortie tamper au bornier à vis vers votre centrale ou dispositif de supervision, puis ajustez la sensibilité aux vibrations à l'aide du trimmer. La LED confirme la détection lors d'un choc.

Documentation : Manuel (PDF)
