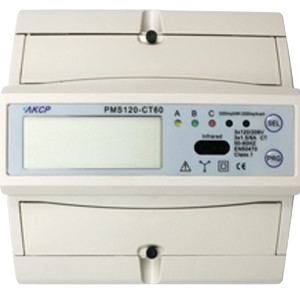

AKCP PMS — Compteur d’énergie mono/triphasé (sous-comptage)

Mesurer et sous-compter l’énergie de vos baies et salles techniques

Le compteur d’énergie AKCP PMS (Power Monitoring Sensor) assure le sous-comptage électrique au plus près des équipements : baies informatiques, salles serveurs, armoires techniques, circuits de distribution. Il mesure les grandeurs électriques (tension, courant, puissance active et réactive, énergie) et remonte ces données vers une centrale AKCP securityProbe ou sensorProbe+ (SP2+, SPX+) via le port Modbus, base indispensable au fonctionnement. On dépasse ainsi le simple comptage global en tête d’installation pour connaître, circuit par circuit, où et comment l’énergie est réellement consommée.

Les mesures alimentent notamment le calcul du PUE (Power Usage Effectiveness) en direct dans AKCPro Server, indicateur clé de l’efficacité énergétique d’un datacenter. Disposer d’un PUE mesuré, et non estimé, est aujourd’hui un attendu des exploitants, des clients et de plus en plus des cadres réglementaires liés à la performance énergétique.

À quoi ça sert : la valeur métier, secteur par secteur

Le sous-comptage répond à trois enjeux concrets : refacturer précisément l’énergie, maîtriser les coûts et anticiper les capacités disponibles. Sans mesure fine, on facture au forfait, on découvre les dérives trop tard et on dimensionne à l’aveugle.

• Énergie & infrastructure : répartir et facturer la consommation par circuit, par client ou par salle ; suivre les tendances de charge, détecter les dérives et vérifier les marges disponibles avant d’ajouter des équipements.
• Salle serveur & datacenter : mesurer la consommation IT et non-IT pour calculer et suivre le PUE, optimiser le refroidissement et la distribution électrique, et documenter la performance énergétique du site.
• Industrie & bâtiment : instrumenter les départs électriques pour un suivi énergétique par atelier, par zone ou par usage.

Mettre en place un sous-comptage, c’est aussi se donner les moyens d’une démarche d’amélioration continue : on identifie les postes les plus consommateurs, on mesure l’effet d’une action d’optimisation (réglage de refroidissement, remplacement d’un équipement) et on justifie les investissements par des chiffres. Sur le long terme, ces données constituent un historique précieux pour dimensionner les extensions, négocier les contrats d’énergie et répondre aux exigences croissantes de reporting environnemental.

Quatre modèles pour chaque configuration réseau

• PMS230HCS — 100 A / 230 V / 50 Hz monophasé : pour les réseaux monophasés européens.
• PMS110HCS — 100 A / 100 V / 60 Hz monophasé : pour les réseaux monophasés type Amérique du Nord / Japon.
• PMS220HC3P — 100 A / 230/400 V / 50 Hz triphasé (4 fils) : pour les réseaux triphasés avec neutre.
• PMS230-CT50 — 230/400 V / 50 Hz avec transformateurs de courant (CT) : mesure via TC externes pour les circuits de plus forte intensité.

Caractéristiques techniques

• Type : compteur d’énergie mono ou triphasé selon modèle
• Montage : sur rail DIN 35 mm, boîtier plastique blanc
• Mesure : jusqu’à 100 A (mesure directe) ou via transformateurs de courant selon modèle
• Grandeurs : énergie active et réactive, conformité IEC 62053-21 (active) et IEC 62053-23 (réactive)
• Communication : Modbus vers le port dédié des centrales AKCP
• Exploitation : historisation, graphiques intégrés, calcul PUE dans AKCPro Server

Connectivité et protocoles

Le PMS se raccorde au port Modbus des centrales AKCP compatibles (securityProbe, sensorProbe+ SP2+/SPX+). Le protocole Modbus RTU, standard de l’industrie, garantit une communication robuste sur une simple liaison série et permet de chaîner plusieurs compteurs. Les relevés sont exploitables dans l’interface de la centrale sans logiciel propriétaire supplémentaire.

Intégration & écosystème

Les mesures remontent dans AKCPro Server pour la supervision centralisée, les tendances et le calcul du PUE, aux côtés des données d’environnement (température, humidité, fuite, contact de porte). On obtient ainsi une vue unifiée « énergie + environnement » du datacenter ou de la salle technique. L’intégration Modbus RTU facilite aussi la remontée des données vers une GTB ou un système tiers si nécessaire, pour s’inscrire dans un outil de supervision énergétique global.

Installation & mise en service

Le compteur se monte sur rail DIN 35 mm dans l’armoire ou le tableau électrique, format standard qui simplifie l’intégration. Le câblage des phases et du neutre (et des TC pour la version CT) suit le schéma du fabricant selon la configuration mono ou triphasée retenue ; le raccordement doit être réalisé par un personnel habilité, hors tension, dans le respect des règles de sécurité électrique. Une fois adressé sur le bus Modbus, le compteur est reconnu par la centrale et ses mesures deviennent disponibles pour l’historisation et le calcul du PUE.

Pourquoi l’acheter chez DBVS

DBVS aide les exploitants de datacenters et de salles techniques à mettre en place un sous-comptage fiable : choix du modèle selon le réseau (mono/triphasé, mesure directe ou par TC), intégration Modbus à la centrale AKCP et exploitation du PUE. Nous vous accompagnons de la définition du plan de comptage jusqu’à l’exploitation des tableaux de bord, pour que la mesure serve réellement vos objectifs d’efficacité énergétique et de refacturation. Vous bénéficiez d’un conseil technique francophone, de la garantie constructeur, d’une expédition sous 3 à 5 jours et de prix en euros HT. Rappel important : ce compteur nécessite une centrale AKCP compatible (securityProbe/sensorProbe+) pour la remontée des mesures.

FAQ

Comment choisir entre mesure directe et TC ? La mesure directe (jusqu’à 100 A) convient aux circuits courants ; pour les intensités plus élevées, la version à transformateurs de courant (PMS230-CT50) permet de mesurer via des TC externes.

Le PMS calcule-t-il le PUE tout seul ? Le compteur fournit les mesures d’énergie ; le calcul du PUE est réalisé dans AKCPro Server à partir des consommations IT et non-IT relevées.

Peut-on l’utiliser sans centrale AKCP ? La remontée des mesures et le calcul du PUE nécessitent une centrale AKCP compatible (securityProbe ou sensorProbe+) reliée au port Modbus.

Peut-on raccorder plusieurs compteurs ? Oui : le bus Modbus RTU permet de chaîner plusieurs compteurs sur la même liaison, chacun adressé individuellement, pour instrumenter plusieurs circuits depuis une même centrale.
