HW group PRO380-Mod 100 A - Compteur d'énergie triphasé Modbus MID

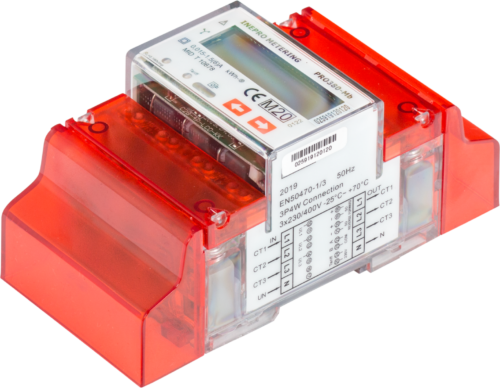

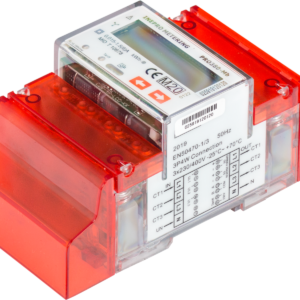

PRO380-Mod 0,25-100A : compteur triphasé Modbus certifié MID

Le PRO380-Mod est un compteur d'énergie triphasé (3~) au format rail DIN (70 mm), certifié MID (2014/32/EU) et de classe d'isolation II. Il est destiné au sous-comptage facturable des installations triphasées dans l'industrie, le tertiaire et les datacenters.

Il prend en charge la mesure directe jusqu'à 100 A et existe en version transformateur de courant (TC) pour les fortes puissances. Sa communication RS-485 Modbus RTU autorise le chaînage de nombreux compteurs sur un même bus.

Fonctionnement

Le compteur mesure l'énergie triphasée et transmet les index sur RS-485 en Modbus RTU avec CRC 16 bits. Jusqu'à 60 compteurs peuvent être adressés sur un même bus (adresses 1-247) couvrant 1000 m. Une sortie impulsions S0 paramétrable complète le relevé.

Caractéristiques techniques

• Marque : HWgroup
• Type : compteur d'énergie triphasé (3~), rail DIN, certifié MID (2014/32/EU), classe d'isolation II
• Tension nominale (Un) : 230/400V AC (3~)
• Tension de fonctionnement : 3*230/400V ±20 %
• Plage de fréquence : 50 Hz
• Courant de base (Ib) : 5 A (1,5 A version TC)
• Courant max (Imax) : 100 A en mesure directe (6 A version TC)
• Classe de précision : B (= 1 %)
• Consommation interne : ≤2 W / phase - ≤10 VA / phase (active - réactive)
• Communication : RS-485, Modbus RTU avec CRC 16 bits
• Vitesse Modbus / adressage : 1200, 2400, 4800, 9600 (défaut) baud ; adresses 1-247 ; jusqu'à 60 compteurs / bus, 1000 m
• Sortie impulsions (S0) : 10.000 / 2.000 / 1.000 / 100 / 10 / 1 / 0,1 / 0,01 imp/kWh
• Largeur (rail DIN) : 70 mm
• Indice de protection : IP51
• Température de fonctionnement : -40 °C à +70 °C (version DC) ; -25 °C à +70 °C (version TC)

Connectivité et protocoles

Le PRO380-Mod communique exclusivement en Modbus RTU sur RS-485, idéal pour les bus de comptage densément peuplés.

Cas d'usage

• Énergie et sous-comptage : installations triphasées facturables
• Bâtiment et GTB : suivi de consommation multi-circuits
• Industrie et automation : mesure de charges triphasées

Mise en œuvre

Installez le compteur sur rail DIN, raccordez les trois phases et le neutre, puis câblez le bus RS-485. Pour les fortes intensités, optez pour la version TC avec transformateurs de courant. Réglez l'adresse Modbus de chaque compteur du bus.

Documentation : télécharger le manuel PRO380 (PDF).
