AKCP ILPM - Compteur d'énergie en ligne 16A/32A datacenter

AKCP In-Line Power Meter (ILPM) : mesurer la consommation réelle, au plus près de l'équipement

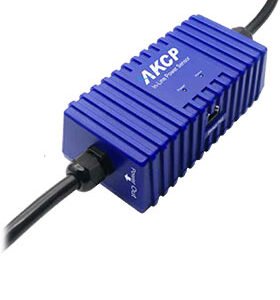

Le In-Line Power Meter (ILPM) d'AKCP est un compteur d'énergie « en ligne » qui s'insère physiquement entre la source électrique et l'équipement à surveiller : une PDU (barrette d'alimentation), un serveur, un onduleur ou tout appareil sous tension alternative. Grâce à ses deux câbles courts (environ 25 cm) marqués Power In et Power Out, il se place en série sur l'alimentation et mesure en temps réel ce qui est réellement consommé, sans intervenir sur l'installation électrique fixe. Il s'adresse aux exploitants de datacenters, aux gestionnaires de salles serveur et aux responsables de sites télécoms qui doivent connaître la charge exacte d'une baie ou d'un équipement pour piloter leur énergie sans risque de coupure.

Le problème qu'il résout est simple mais fréquent : dans une infrastructure, l'énergie est une ressource critique et facturable, et la plupart des équipements n'exposent pas leur consommation instantanée. L'ILPM comble ce manque en transformant n'importe quelle prise en un point de mesure exploitable, remonté dans votre supervision.

À quoi sert l'ILPM dans votre infrastructure

Dans un environnement où chaque kilowatt compte, l'ILPM répond à plusieurs besoins concrets identifiés par AKCP :

• Vérifier la marge par rapport au disjoncteur : savoir à quel point vous êtes proche de faire déclencher votre protection de circuit, et donc éviter les coupures intempestives.
• Sécuriser l'ajout d'équipements : s'assurer qu'il reste suffisamment de puissance disponible avant d'ajouter du matériel sur un circuit existant.
• Refacturer la consommation : facturer individuellement les clients en hébergement mutualisé ou en colocation, la mesure étant de précision « facturable ».
• Superviser à grande échelle : suivre jusqu'à 16 baies ou équipements depuis une seule adresse IP, en chaînant plusieurs ILPM sur une même centrale.

Concrètement, un opérateur de datacenter l'utilise pour mesurer la charge par baie et éditer une refacturation client fiable ; un exploitant télécom suit la consommation de ses équipements actifs sur site distant ; un gestionnaire de salle serveur cartographie sa consommation avant une densification. Dans tous les cas, l'ILPM apporte une donnée chiffrée là où l'on se contentait auparavant d'estimations.

Caractéristiques techniques

L'ILPM est un compteur monophasé qui surveille l'ensemble des grandeurs électriques utiles :

• Grandeurs mesurées : tension (V), courant (A), puissance active (kW), énergie active totale (kWh), courant de fuite (A) et facteur de puissance.
• Tension nominale : 110 VAC à 220 VAC.
• Version 16 A : puissance maximale mesurable de 3,84 kW (16 A × 240 V, avec PF = 1).
• Version 32 A : puissance maximale mesurable de 7,68 kW (32 A × 240 V, avec PF = 1).
• Précision de niveau facturation (billable grade) pour permettre la refacturation client.
• Câbles Power In / Power Out d'environ 25 cm pour un raccordement en série discret.

Deux versions sont disponibles selon l'ampérage du circuit à mesurer : 16 A pour les charges jusqu'à 3,84 kW et 32 A pour les charges jusqu'à 7,68 kW. Le choix se fait à la commande en fonction de la protection et de la puissance du circuit concerné.

Commutation à distance (relais optionnel)

Au-delà de la mesure, l'ILPM peut être équipé d'un relais optionnel permettant d'allumer ou de couper à distance l'équipement raccordé. AKCP propose un relais de type bistable à verrouillage (Bi-Stable Latched) qui conserve son état, qu'il soit ou non alimenté : en cas de coupure de la supervision, le circuit reste dans la position choisie. Les alertes de dépassement de seuil peuvent être remontées par e-mail ou par trap SNMP.

Choix de prise adapté à votre équipement

Pour s'insérer proprement dans votre chaîne d'alimentation, l'ILPM est proposé avec un large choix de types de connecteurs afin de correspondre à votre matériel : C13/C14, C19/C20, U.K, AUS, Nema 5-15, Nema 5-20, Nema L5-20 / L6-30, Shuko et IEC P+N+E. Le connecteur se choisit à la commande selon la région et l'appareil à surveiller.

Connectivité et protocoles

L'ILPM n'est pas un appareil autonome sur IP : c'est un capteur intelligent qui se raccorde à une centrale de supervision AKCP (gamme sensorProbe+ / securityProbe) via le port capteur RJ45 (bus intelligent 1-Wire). C'est la centrale qui expose ensuite les données sur le réseau Ethernet et permet la remontée vers les systèmes de supervision par SNMP, l'interface web embarquée, l'e-mail, ainsi que l'intégration au logiciel AKCPro Server.

Intégration et écosystème

Cette architecture centralisée permet de mutualiser une seule adresse IP pour de nombreux points de mesure et de bâtir une cartographie complète de la consommation d'une salle. En chaînant les ILPM sur une même centrale, vous obtenez une vue consolidée de l'énergie, corrélée aux autres mesures d'environnement AKCP (température, humidité, fuite d'eau…). L'ILPM s'inscrit ainsi dans une supervision unifiée plutôt que dans un empilement d'outils indépendants, et alimente aussi bien des tableaux de bord internes que des systèmes tiers via SNMP.

Installation et mise en service

La pose est pensée pour ne pas interrompre la production : l'ILPM s'intercale en série entre la prise murale (ou la PDU) et l'équipement, grâce à ses deux câbles Power In / Power Out. Une fois raccordé au port capteur de la centrale AKCP par un câble RJ45, il est reconnu et ses grandeurs deviennent disponibles dans l'interface, où l'on définit les seuils d'alerte. Choisissez au préalable le bon type de prise et la version d'ampérage adaptée à votre circuit ; DBVS peut vous y aider.

Pourquoi commander votre ILPM chez DBVS

DBVS accompagne les intégrateurs, exploitants et bureaux d'études dans le déploiement des solutions de supervision AKCP. Nous vous aidons à choisir la version (16 A ou 32 A), le type de prise adapté à votre parc et, le cas échéant, la centrale AKCP compatible pour agréger vos mesures. Produit expédié sous 3 à 5 jours, garantie constructeur, interlocuteur technique francophone et conseil sur l'ensemble de l'écosystème AKCP.

FAQ

L'ILPM fonctionne-t-il seul sur le réseau ? Non : c'est un capteur qui se raccorde à une centrale AKCP (sensorProbe+ / securityProbe), laquelle assure la connexion réseau et la remontée SNMP/web/e-mail.

Quelle version choisir, 16 A ou 32 A ? Selon la puissance du circuit à mesurer : 16 A jusqu'à 3,84 kW, 32 A jusqu'à 7,68 kW. En cas de doute, contactez DBVS pour valider selon votre protection.

Peut-on couper l'équipement à distance ? Oui, avec le relais optionnel bistable à verrouillage, qui conserve son état même en cas de coupure de la supervision.
