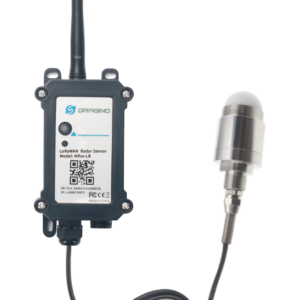

Dragino MR-12 – Capteur de distance radar micro-ondes 80 GHz (12 m)

Capteur de distance et de niveau radar 80 GHz Dragino MR-12

Le Dragino MR-12 est un capteur de distance sans contact qui exploite un radar micro-ondes 80 GHz pour mesurer la distance jusqu’a une surface ou un objet avec une portee de 12 m. Contrairement aux mesures ultrasoniques ou lidar, le radar micro-ondes reste fiable en presence de condensation, de poussiere ou de vapeur : il fournit une mesure correcte meme lorsqu’un film d’eau ou de poussiere recouvre le capteur. C’est une solution robuste pour la mesure de niveau de cuves, de reservoirs, de canaux et de bassins, ainsi que pour la detection de presence et la gestion d’espaces.

Caractéristiques techniques

• Marque : Dragino
• Type : capteur de distance et de niveau a radar micro-ondes
• Fréquence de mesure : 80 GHz (micro-ondes)
• Plage de mesure : 200 – 12000 mm (0,2 à 12 m)
• Précision : ± 20 mm
• Résolution : 1 mm
• Angle de faisceau : 7,6° horizontal x 7,6° vertical
• Température de fonctionnement : -40 à 85 °C
• Consommation en veille : 5 µA @ 3,3 V
• Alimentation (selon variante) : pile lithium Li-SOCl2 8500 mAh, pile 19000 mAh, panneau solaire + batterie Li-ion 3000 mAh, ou batterie rechargeable 1000 mAh (variantes LTE Cat-1)
• Bande radio LoRaWAN : EU868 (variantes LoRaWAN)

Connectivité et intégration

Le MR-12 existe en plusieurs versions de connectivite pour s’adapter a votre infrastructure : LoRaWAN (longue portee, tres basse consommation), NB-IoT, cellulaire LTE-M / NB-IoT et LTE Cat-1. Les versions LoRaWAN s’integrent aux serveurs de reseau standard (Dragino LNS, The Things Network, ChirpStack, Actility). Les versions cellulaires remontent directement leurs mesures vers votre plateforme, sans passerelle dediee. Deux options d’approvisionnement carte SIM sont proposees sur les modeles cellulaires : suffixe -GE (appareil seul, sans carte SIM) et suffixe -1T (carte SIM integree avec forfait data 10 ans / 500 Mo). Les references listees ci-dessous correspondent aux versions -GE ; la version -1T equivalente est disponible en supplement.

Cas d’usage

• Mesure de niveau de cuves, reservoirs, silos et bassins
• Surveillance de niveau d’eau, canaux, regards et reseaux d’assainissement
• Gestion de places de stationnement et detection de presence d’objets
• Supervision du remplissage de bennes et conteneurs
• Detection de distance et evitement d’obstacles en environnement industriel

Variations disponibles

• MR-12-LB : LoRaWAN, Pile lithium 8500 mAh : 215 EUR HT
• MR-12-LB2 : LoRaWAN, Pile lithium 19000 mAh : 223 EUR HT
• MR-12-LS : LoRaWAN, Solaire + batterie : 218 EUR HT
• MR-12-NB-GE : NB-IoT, Pile lithium 8500 mAh : 225 EUR HT
• MR-12-NB2-GE : NB-IoT, Pile lithium 19000 mAh : 232 EUR HT
• MR-12-NS-GE : NB-IoT, Solaire + batterie : 228 EUR HT
• MR-12-CB-GE : LTE-M / NB-IoT, Pile lithium 8500 mAh : 233 EUR HT
• MR-12-CB2-GE : LTE-M / NB-IoT, Pile lithium 19000 mAh : 240 EUR HT
• MR-12-CS-GE : LTE-M / NB-IoT, Solaire + batterie : 236 EUR HT
• MR-12-KN-GE : LTE Cat-1 (4G), Batterie rechargeable 1000 mAh : 228 EUR HT
• MR-12-KS-GE : LTE Cat-1 (4G), Solaire + batterie : 234 EUR HT

Télécharger la fiche technique (PDF)
